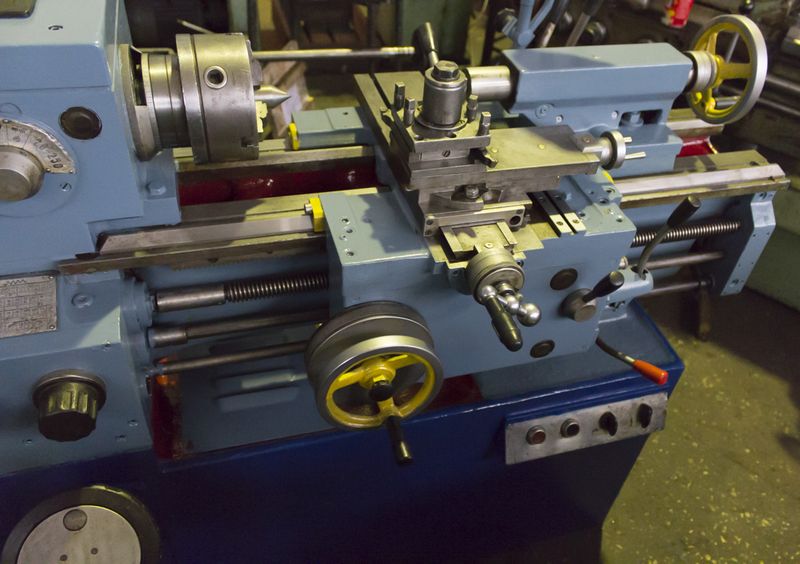

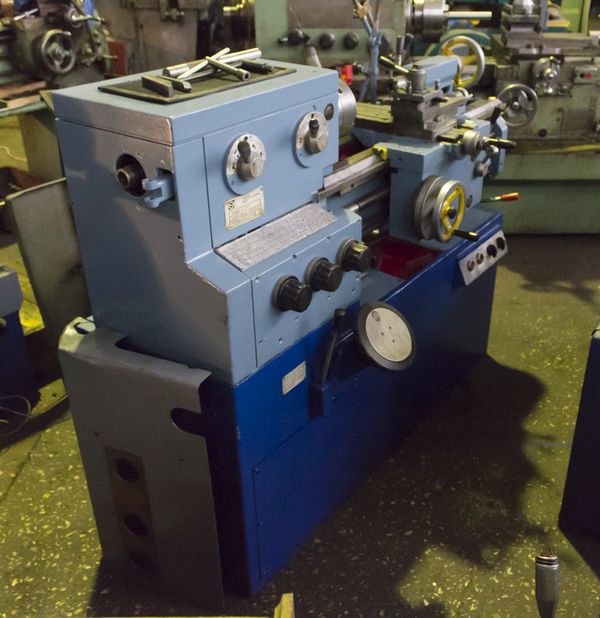

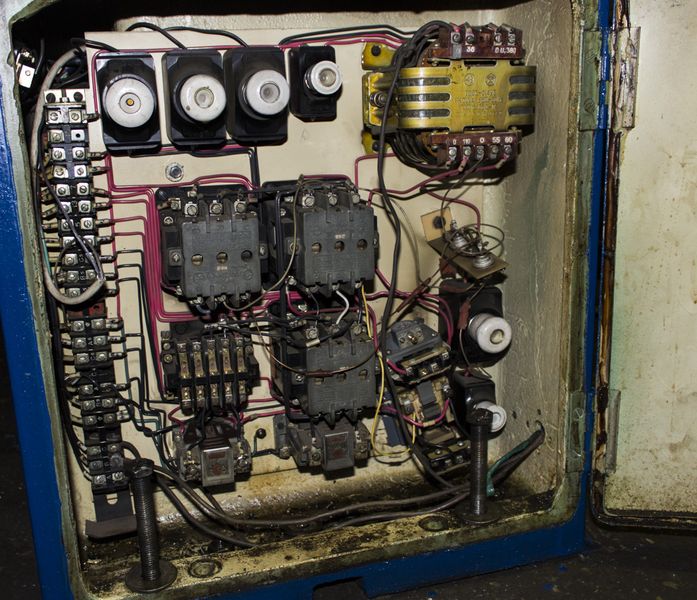

Токарно-винторезный станок 1ИС1-1 (95ТС-1)
Токарный станок 95ТС-1 повышенной точности изготовлен на базе станка 1И611П.
Универсальный токарно-винторезный станок 95ТС-1 повышенной точности инструментальной группы предназначен для выполнения самых разнообразных работ в центрах, цанговых или кулачковых патронах по черным и цветным металлам, включая точение конусов, а также для нарезания метрических, модульных, дюймовых резьб
Станок 95ТС-1 применяется для чистовых и получистовых работ в единичном и мелкосерийном производстве. Станки предназначены для эксплуатации преимущественно в многоэтажных зданиях, а также в подвижных ремонтных мастерских и судах.
Токарно-винторезный станок 95ТС-1 обеспечивает:
- Разнообразные токарные работы в центрах, цанговом и кулачковом патронах
- Широкий диапазон чисел оборотов и подач, обеспечивают производительную обработку при хорошем качестве поверхности
- фрезерные работы, а также обработку концевым инструментом, установленным в сверлильном патроне
- наружное и внутреннее шлифование деталей в центрах и патроне
Главное отличие от многих других токарных станков - коробка скоростей, конструктивно схожа с коробкой скоростей фрезерных станков 675-676 и рукоятка включения продольной - поперечной подачи.
Технические характеристики токарно-винторезных станков 95ТС-1:
| Наименование параметра | 95ТС-1 |
|---|---|
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | П |
| Наибольший диаметр заготовки над станиной, мм | 250 |
| Наибольший диаметр заготовки над суппортом, мм | 125 |
| Наибольшая длина заготовки (РМЦ), мм | 500 |
| Высота оси центров над плоскими направляющими станины, мм | 130 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 130 |
| Шпидель | |
| Диаметр сквозного отверстия в шпинделе, мм | 25 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 24 |
| Число ступеней частот прямого вращения шпинделя | 21 |
| Частота прямого вращения шпинделя, об/мин | 20..2000 |
| Число ступеней частот обратного вращения шпинделя | 21 |
| Частота обратного вращения шпинделя, об/мин | 20..2000 |
| Размер внутреннего конуса в шпинделе, М | Морзе 4 |
| Конец шпинделя по ГОСТ 12593-72 | 4 |
| Суппорт. Подачи | |
| Наибольшая длина хода каретки (наибольшее продольное перемещение суппорта), мм | 500 |
| Наибольшее поперечное перемещение суппорта, мм | 180 |
| Цена деления лимба продольного перемещения, мм | 0,1 |
| Цена деления лимба поперечного перемещения, мм | 0,02 |
| Число ступеней продольных подач | |
| Пределы рабочих подач продольных, мм/об | 0,01..1,8 |
| Число ступеней поперечных подач | |
| Пределы рабочих подач поперечных, мм/об | 0,005..0,9 |
| Скорость быстрых продольных перемещений суппорта, м/мин | нет |
| Скорость быстрых поперечных перемещений суппорта, м/мин | нет |
| Количество нарезаемых резьб метрических | |
| Пределы шагов нарезаемых резьб метрических, мм | 0,2..48 |
| Количество нарезаемых резьб дюймовых | |
| Пределы шагов нарезаемых резьб дюймовых | 24..0,5 |
| Количество нарезаемых резьб модульных | |
| Пределы шагов нарезаемых резьб модульных | 0,2..30 |
| Количество нарезаемых резьб питчевых | нет |
| Пределы шагов нарезаемых резьб питчевых | нет |
| Наибольшее усилие, допускаемое механизмом подач на резце - продольное, Н | 3000 |
| Наибольшее усилие, допускаемое механизмом подач на резце - поперечное, Н | 3000 |
